Где же эти великаны? Кинематика древних мельниц

«Ветряные мельницы появились раньше поездов, дорог и некоторых религий. На протяжении многих веков мельницы, словно соседи-великаны, помогали людям в хозяйстве и промышленности, но где и когда они были созданы? В поисках истины пришлось проштудировать пару научных сайтов с английскими монографиями».

Пробуждение силы

Происхождение ветряных мельниц затеряно во тьме веков. Стандартная для рунета формулировка «мельницы впервые упоминаются в 1750 году до н. э. в кодексе вавилонского царя Хаммурапи» терпит научный крах, стоит только открыть месопотамский свод законов. Невероятно прогрессивный для своего времени, этот кодекс регламентирует все на свете, но мельниц не касается вообще: зерно там мололи исключительно вручную при помощи каменных терочников и рабского труда.

Следующей на роль родителя загадочного механизма пробуется Греция. Математик Герон Александрийский в I веке н. э. придумал и описал ветряное колесо для органа — устройство ловило дуновения воздуха и поршнем накачивало меха инструмента. Но эта изящная машина была лишь акустической забавой эллинов, а не силовой установкой: механическую работу греки предпочитали перекладывать на течение рек или мускулы скота.

Наступают темные века — период между падением Западной Римской империи и эпохой Ренессанса, когда инженерия античности казалась забытой. Но именно в эту эпоху зародились настоящие механические гиганты, которым суждено было преобразить ландшафт Евразии.

Новая надежда: Персидская панемона

Первое достоверное упоминание ветряных мельниц в исторических документах относится к Персии (современная граница Ирана и Афганистана, провинция Систан) и датируется IX–X веками н. э. Арабский географ Аль-Истахри писал: «…Земля ветров и песков, где воздух никогда не затихает, а жители запрягли бурю в колесо, чтобы молоть зерно и черпать воду из колодцев».

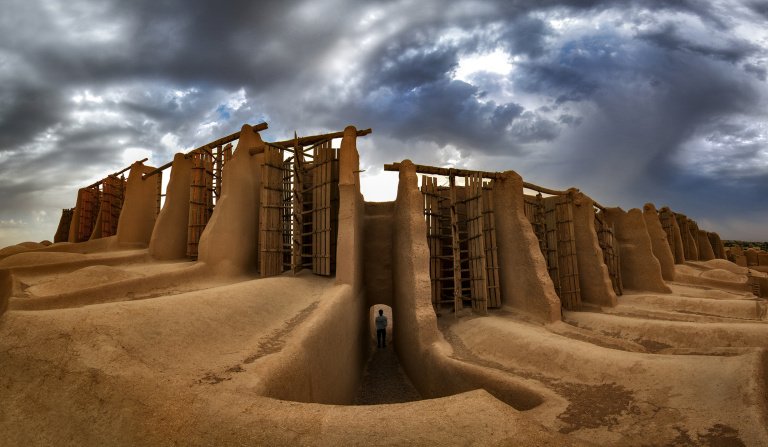

Великаны, чей исторический след так тяжело было обнаружить в европейских хрониках, имели вертикальную ось вращения и от 6 до 12 лопастей-крыльев из камыша и тростника. В отличие от привычных нам европейских ветряков с горизонтальным валом, персидские мельницы работали по принципу чашечного анемометра (панемоны).

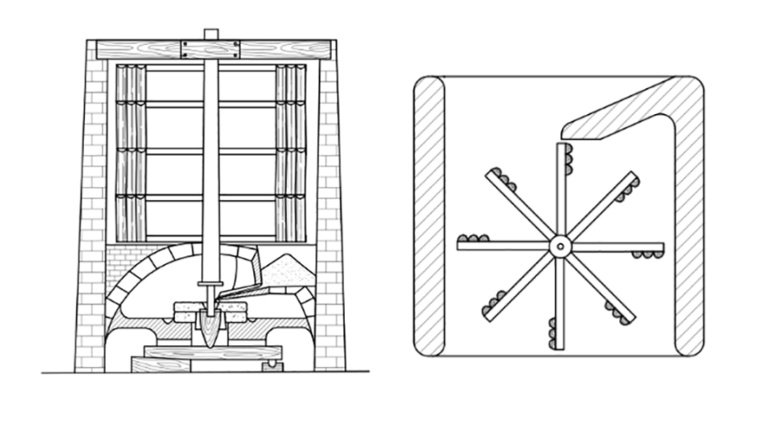

Главный недостаток вертикальной мельницы Систана — лобовое сопротивление лопасти, идущей навстречу ветру. Персидские зодчие решили проблему возведением полузамкнутых глинобитных башен-раструбов: ветер вдувался только в открытую щель, толкая рабочие крылья, а возвратное полукружие пряталось в аэродинамической тени стены. Тем не менее, КПД такой системы редко превышал 15–18%.

🌀 Лаборатория кинематики ветряной мельницы

Интерактивная физическая модель: сравните персидскую и европейскую системы передачи крутящего момента

Атака клонов: Европейский триумф

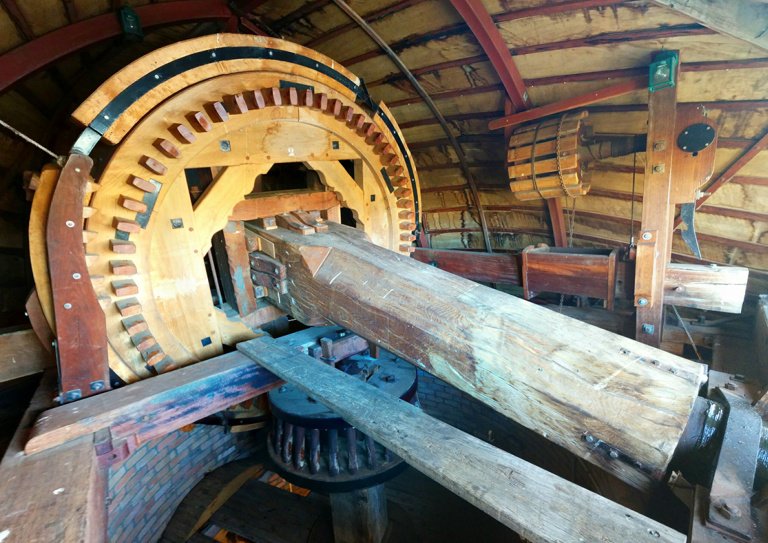

Исламские ученые настаивают, что популяризацию мельниц в Европе обеспечили Крестовые походы. Однако европейские мастера создали принципиально иную машину: горизонтальный вал, на который надевались гигантские парусиновые крылья, и угловая деревянная передача с кулачным колесом и цевочной шестерней (lantern pinion).

Первая задокументированная вертикальная мельница в Европе появилась в 1185 году в йоркширской деревушке Уигли. Оттуда инженерное новшество стремительно перешагнуло Ла-Манш и заполнило равнины Фландрии, Германии и Франции.

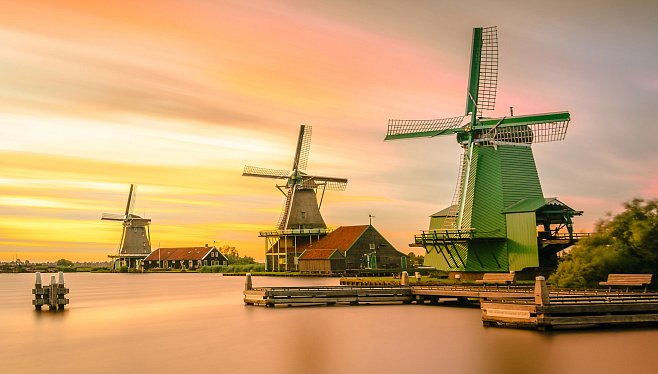

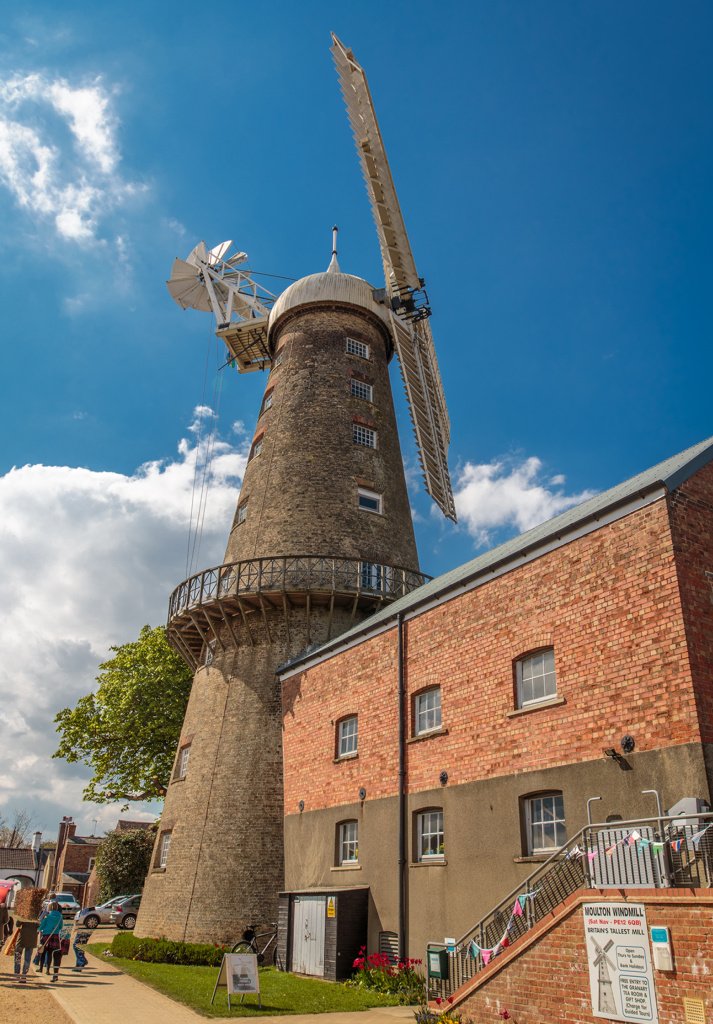

Мельницы помогали европейцам во всем — от производства специй и отжима льняного масла до распиловки корабельного леса и осушения польдеров. Но главными мастерами мельничного дела стали голландцы. Нидерланды превратились в самое механизированное государство раннего Нового времени: именно тысячи ветряных водокачек вычерпали морскую воду из низин, отвоевав у Северного моря плодородные земли.

Суммарное количество ветряных мельниц в мире к 1850 году превышало 200 тысяч штук! В одной только маленькой Голландии их насчитывалось более 10 000.

Империя наносит ответный удар: Пар против Ветра

Промышленная революция XIX века нанесла деревянным великанам удар, от которого те оправиться не смогли. Паровые машины Джеймса Уатта не зависели от капризов розы ветров, штиля и ураганов. Паровая мельница работала круглые сутки с постоянной скоростью вращения вала, обеспечивая безупречно ровный помол.

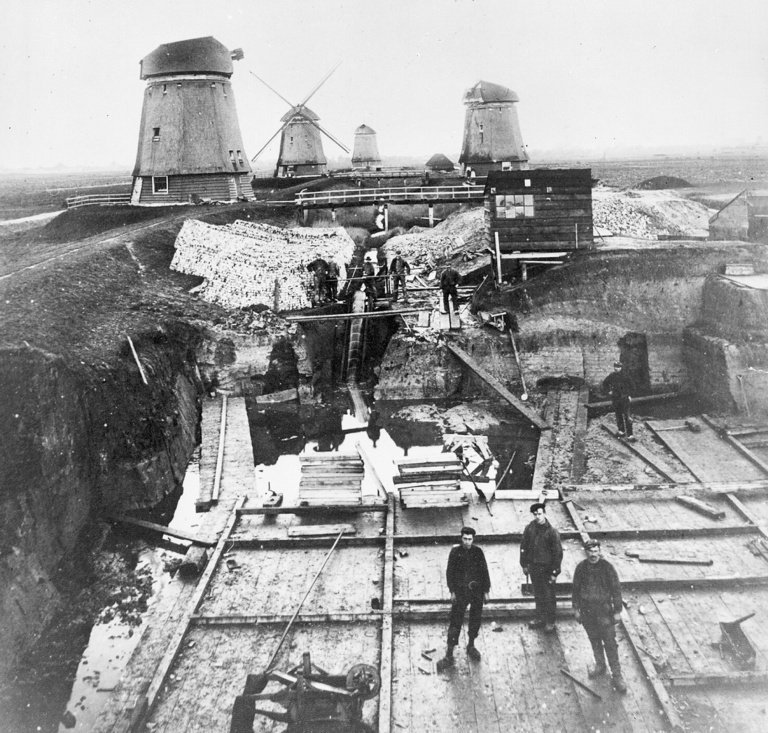

Вытесненные паровыми турбинами и дизелями, ветряки массово разбирались на дрова или сжигались. К началу XX века тысячи мельниц по всей Европе пошли под снос, уступая место чугунным паровым станциям.

Возвращение джедая: Ветроэнергетика XXI века

Ветряные мельницы вернулись неожиданно. Спасителем древней технологии стала Скандинавия: страны, небогатые углеводородами, во второй половине XX века осознали ценность неисчерпаемого ветра Северного моря.

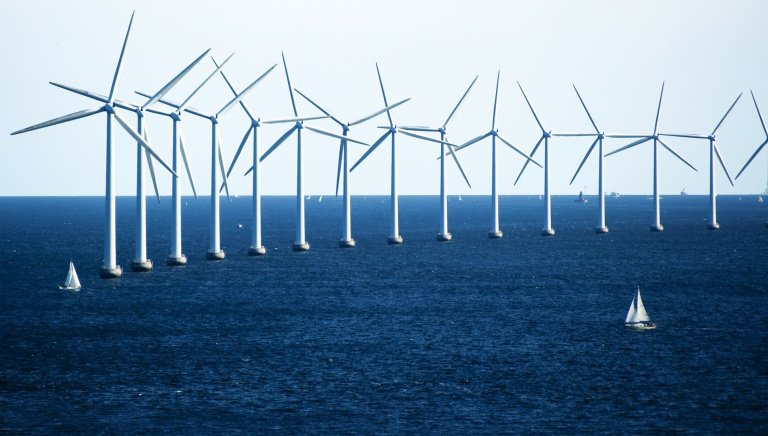

Сегодня Дания производит более 50% всей своей электроэнергии с помощью гигантских морских ветропарков. Современный морской ветрогенератор мощностью 15 МВт с диаметром ротора 236 метров — прямой потомок скромной систанской панемоны и голландской шатровки.

Скрытая угроза: Что делать с лопастями?

Единственная технологическая проблема современных ветряных великанов — композитные лопасти из стеклопластика и углеволокна. В отличие от дубовых спиц средневековых мельниц, полимерные смолы не гниют и практически не поддаются пиролизу.

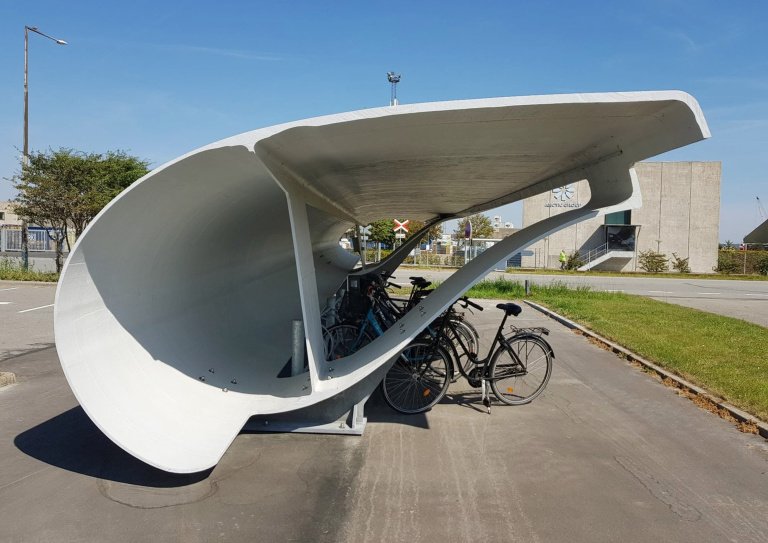

К 2035 году масса отработавших лопастей в мире превысит 2 миллиона тонн. Впрочем, инженеры уже находят остроумные решения: в датском Ольборге из списанных лопастей строят футуристические велосипедные парковки, мостовые перекрытия и навесы.

Великаны Сервантеса не исчезли. Они лишь сменили дерево на углепластик, парусину — на аэродинамический профиль, а каменные жернова — на синхронные генераторы с постоянными магнитами, продолжая служить человечеству вот уже второе тысячелетие подряд.
